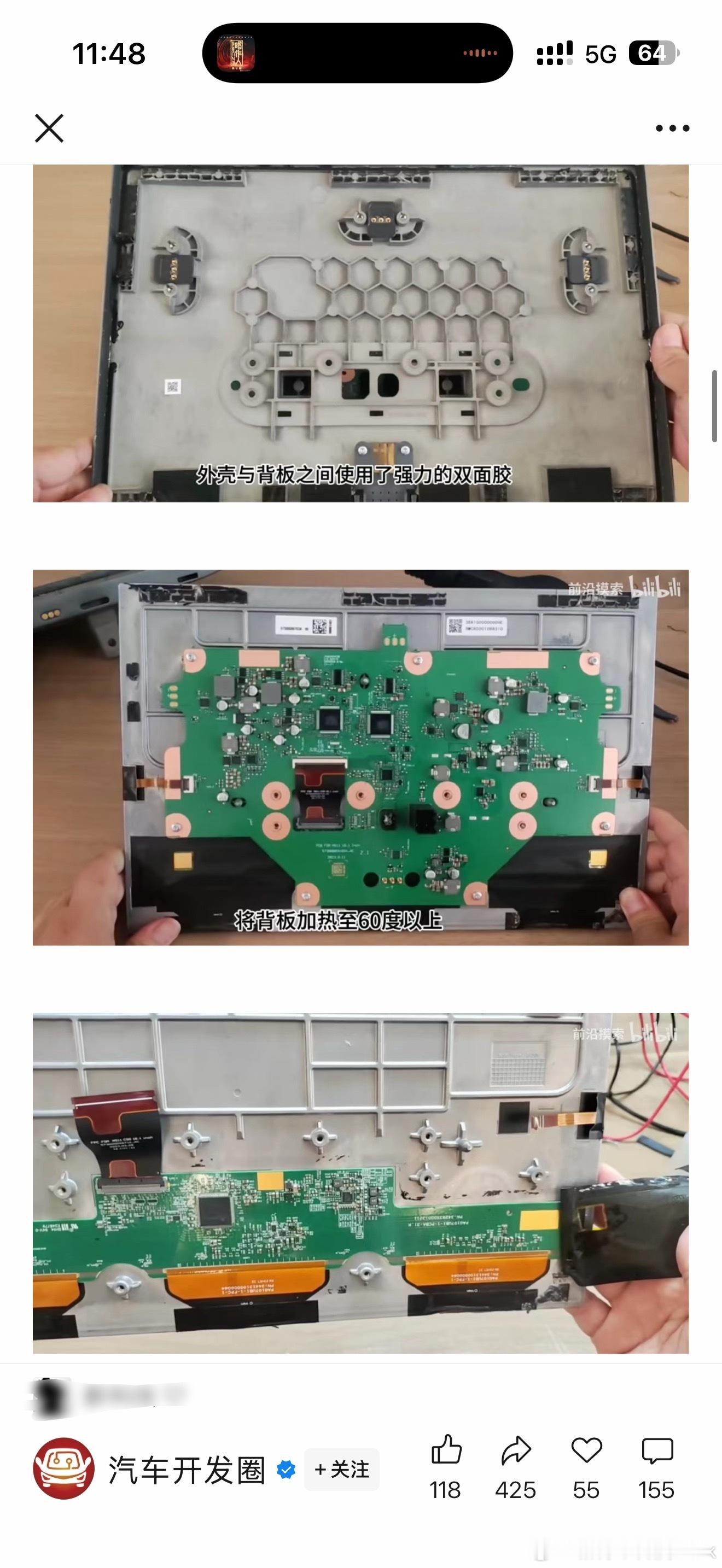

不仅一堆车企和机构买SU7回去拆解对标，各行各业的博主也是对小米SU7进行各种拆解，最近就有对小米SU7的中控屏做了拆解和用料分析，其指出小米SU7中控屏在芯片用料上堪称“奢侈”[思考]
显示驱动采用ADI的MAX96772GTM/V+芯片，作为6Gbps GMSL2 EDP数据收发器，通过双路COAX线缆实现高速传输，抗干扰能力强且简化线束；

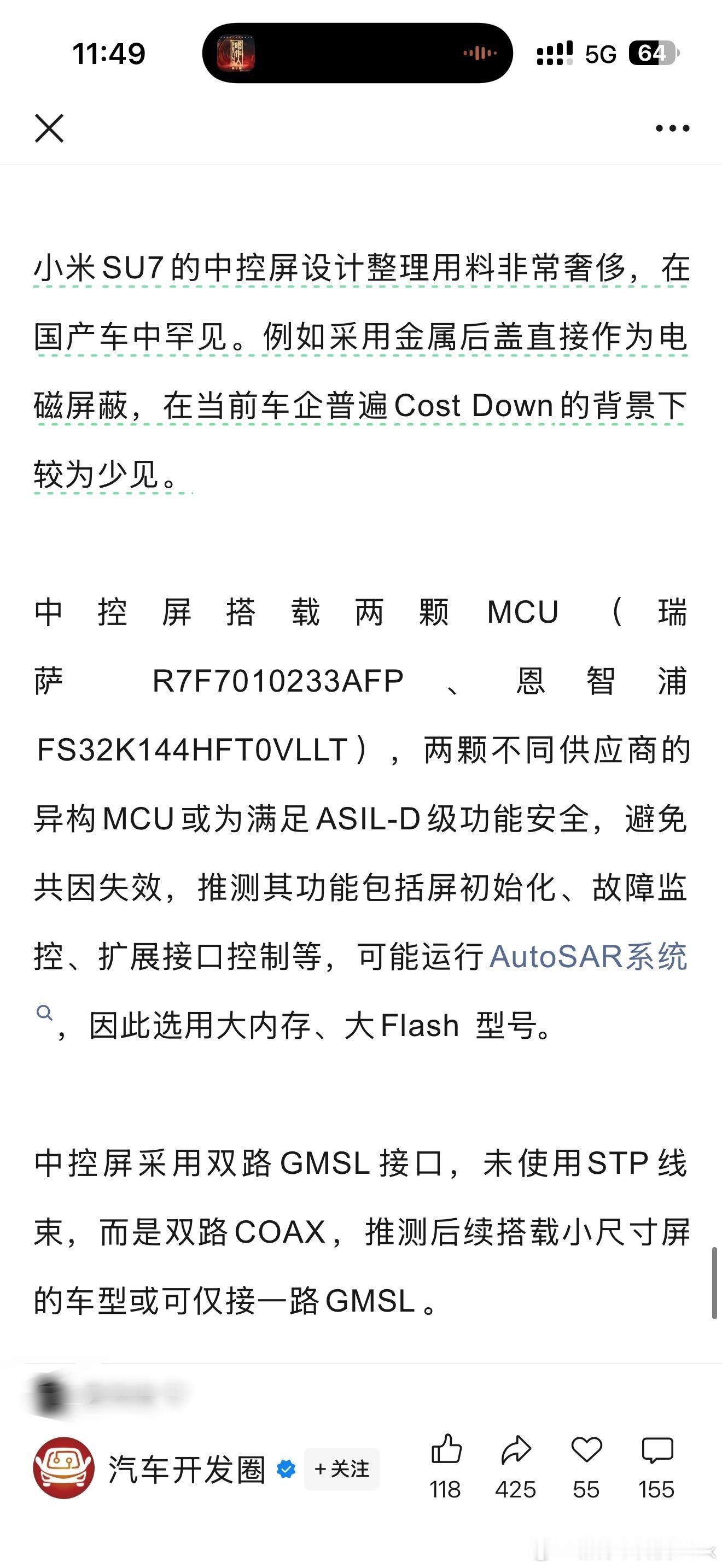

不得不说，小米SU7这中控屏用料是够猛的！3K华星屏配金属后盖，背光电源管理等等核心元器件全用的是TI、ADI国际大牌芯片，还采用金属后盖直接作为电磁屏蔽，在当前车企普遍Cost Down的背景下较为少见。

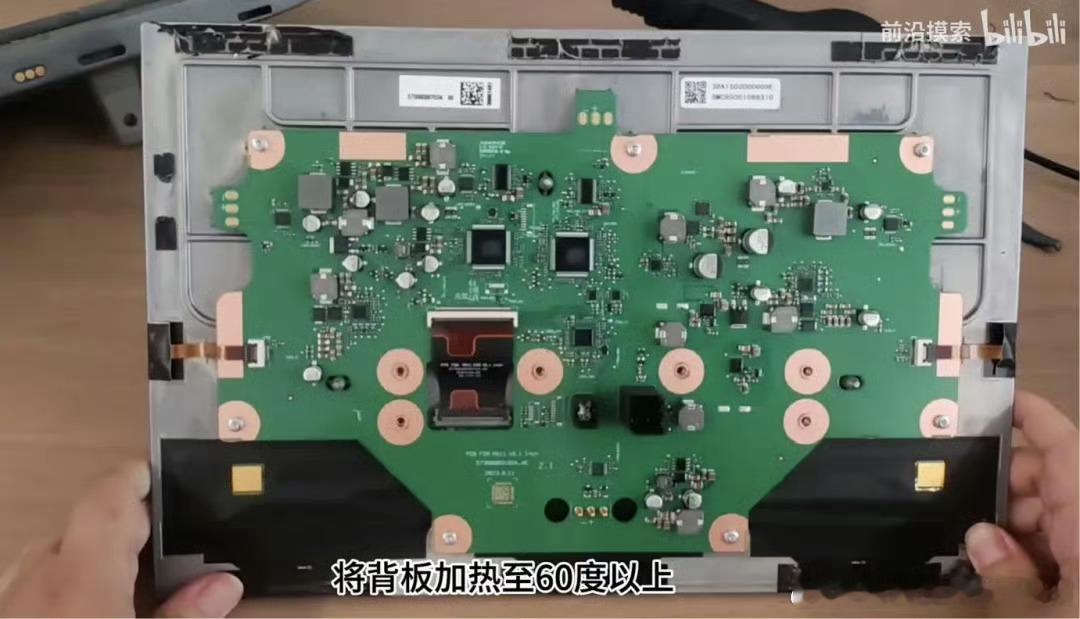

同时没想到的是中控屏搭载两颗MCU（瑞萨 R7F7010233AFP、恩智浦FS32K144HFT0VLLT），两颗不同供应商的异构MCU，或为满足ASIL-D级功能安全上了双车规级MCU。
这种双芯片设计在车机里属实罕见，看来是为了耐久性和安全性下血本了。
