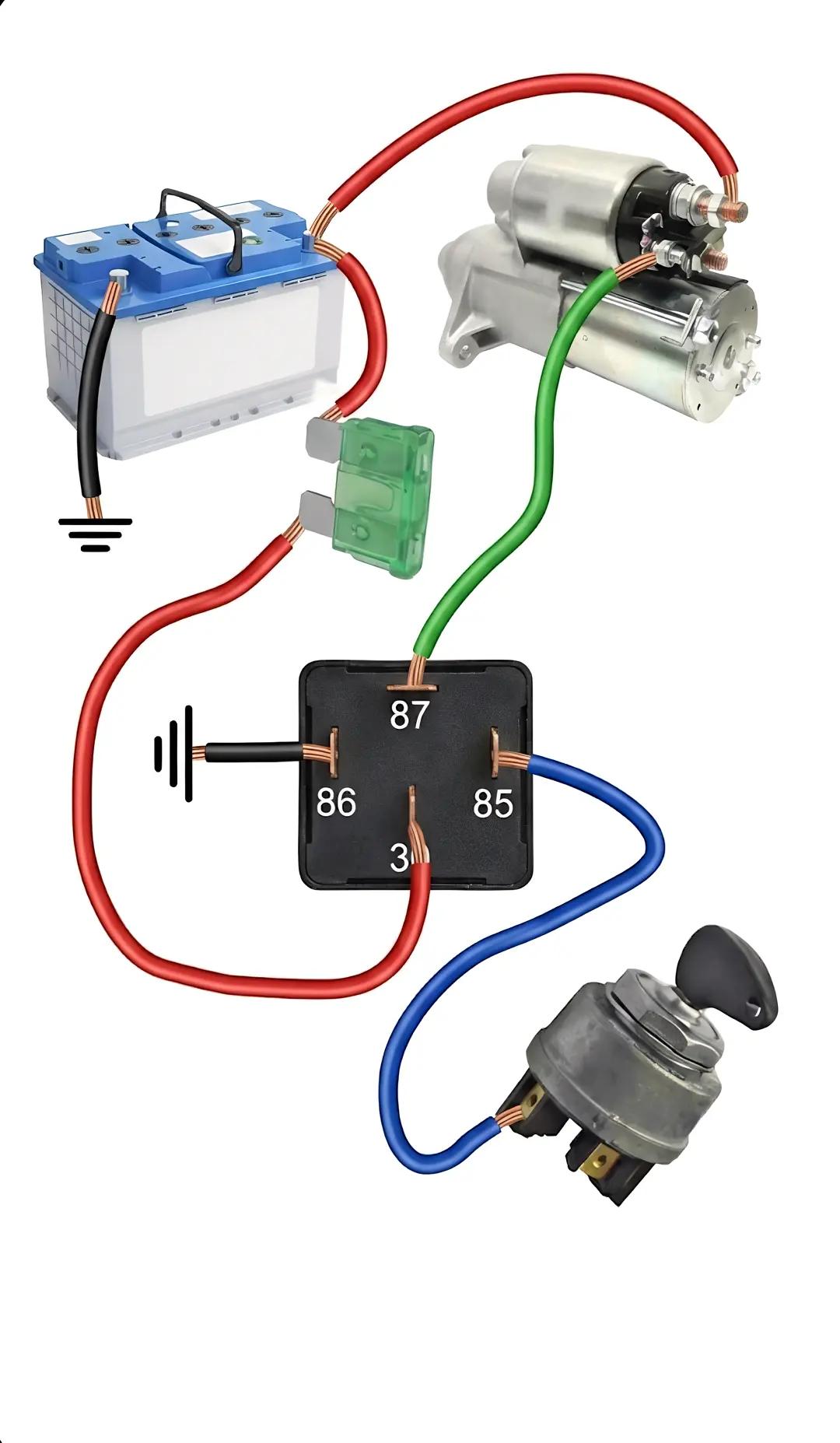

🚗 车打不着火？1分钟看懂启动机接线图！ 👇 先别急着叫拖车！先检查这个！ 是不是拧钥匙时没反应，或者只有“咔哒”一声？😤 很多时候问题根本不在启动机或电瓶，而是接线不对、接头氧化了！ 今天咱们讲最经典、最靠谱的4脚继电器启动机接线法，这是每个司机和DIY修车党都该懂的汽车电工基础！ 赶紧收藏，下次在车库就能直接用！ ⚙️ 原理大白话 这套方案的核心是给点火开关减负： - 点火开关只走小电流，用来控制继电器 - 继电器再接通大电流，带动启动机转动 这样就不会烧蚀点火开关触点了！ 🛠️ 分步拆解（对照图看） 1️⃣ 电瓶（АКБ） 整个系统的“动力心脏” - 粗红线：直接连到启动机的电磁开关（大接线柱） - 黑线（搭铁）：必须牢牢固定在车身或发动机上！没搭铁=打不着火 2️⃣ 点火开关 拧钥匙到“START”挡时，电流会顺着蓝线走，但不是去启动机，而是去继电器的控制端（85号脚） 3️⃣ 核心主角——4脚继电器 这是防止烧点火开关的关键部件！ - 30号脚：常火线（+），从电瓶经保险丝过来 - 87号脚：火线输出（+），连到启动机电磁开关的控制接线柱（绿线） - 86号脚：搭铁（-），给继电器供电回路 - 85号脚：控制火线（+），来自点火开关 ⚡ 电路逻辑 拧钥匙 → 电流到85号脚 → 继电器线圈吸合 → 大电流从30号脚流向87号脚 → 启动机开始转动！🚀 ⚠️ 为什么要这么接？ 很多老车或“野路子”改装，会让大电流直接过点火开关，结果就是触点烧熔、车打不着。按这个方案装个减负继电器，就能彻底解决问题！✅ 💡 老师傅的建议 - 一定要在30号脚的火线上加保险丝！（就像图里那样），能防止短路起火 - 重点查搭铁！90%的启动机问题，都是负极线和车身接触不良 - 用对电线粗细：大电流用粗线，控制线用细线 💬 你遇到过启动机故障吗？最后是怎么修好的？是重新接线还是换件了？评论区聊聊！ 电动机接线教程 继电器控制原理
