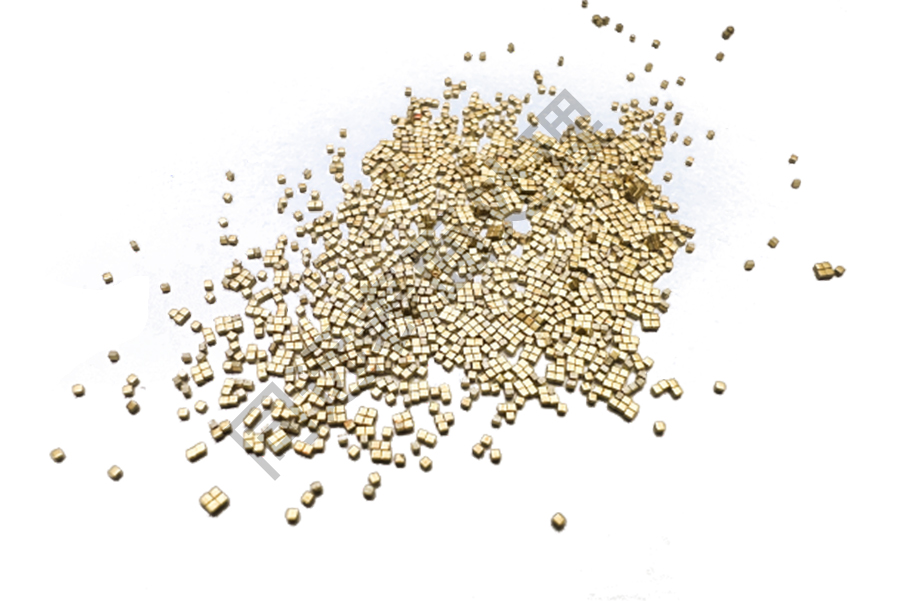

在半导体封装、精密电子元器件制造领域，芯片镀金是保障芯片导电性能、抗氧化能力、信号传输稳定性的关键表面处理工艺，而专业芯片镀金加工厂，则是承接这类高精度、高洁净度加工需求的核心载体。不同于普通五金镀金，芯片镀金对镀层均匀性、厚度精度、结合力、杂质含量有着微米甚至纳米级的严苛要求，直接关系到芯片的使用寿命、信号传输效率和长期可靠性，广泛应用于IC芯片、半导体引脚、MEMS传感器、高频通信器件、医疗电子芯片等高端场景。
一、芯片镀金加工厂的核心工艺分类：适配不同芯片场景的技术选型 专业芯片镀金加工厂会根据芯片的使用场景、功能需求、封装类型，精准选择对应的镀金工艺，核心分为电镀金与化学镀金两大类，两类工艺原理、特性和适用场景差异显著，是芯片镀金的基础技术核心。 1、电镀金 又称电化学镀金，依靠外接电源形成电场，通过电解反应让金离子沉积在芯片基材表面，分为软金电镀和硬金电镀两种细分工艺。软金纯度可达99.9%以上，镀层延展性极佳、导电性能最优，无额外合金元素掺杂，主要适配芯片焊盘、线键合部位、IC封装引脚等静态连接场景，满足超声焊接、引线键合的工艺需求；硬金是金与钴、镍等金属形成的合金镀层，努氏硬度可达200以上，耐磨性大幅提升，适合芯片连接器、高频插拔触点、工业级芯片接口等动态接触场景，可承受上万次插拔不磨损； 2、化学镀金 也叫沉金，无需外接电源，依靠镀液内部氧化还原反应完成金层沉积，优势是镀层均匀性极高，能完美覆盖芯片盲孔、深腔、异形微小结构等电镀难以触及的部位，适合微型芯片、MEMS传感器、高密度PCB载板芯片的镀金加工，缺点是沉积速度较慢，成本相对偏高。
二、芯片镀金加工厂的标准化工艺流程：高精度加工的核心步骤 芯片镀金加工厂的加工流程全程遵循洁净、精密、可控原则，每一步都直接影响镀层质量，整套流程分为前处理、过渡层沉积、镀金加工、后处理四大核心环节，杜绝杂质、氧化、镀层脱落等问题。 1、前处理：这是保证镀层结合力的关键，芯片基材多为铜、镍、陶瓷、硅片，表面极易附着油污、氧化层、粉尘杂质，加工厂采用超声波清洗配合等离子体活化、酸洗微蚀工艺，彻底清除表面杂质； 2、镀镍过渡层沉积：直接镀金会出现铜基材扩散、结合力不足的问题，因此会先沉积5-10μm的纯镍层作为中间过渡层，阻断基材金属扩散，同时增强金层与基材的附着力，是芯片镀金不可或缺的预处理步骤；
芯片镀金加工厂并非简单的表面加工场所，而是集工艺研发、精密管控、质量检测、环保合规于一体的技术型企业，其核心技术水平直接影响半导体芯片的整体性能。随着芯片制程不断升级，对镀金工艺的精度、洁净度、一致性要求会持续提升，加工厂也需不断迭代工艺、优化管控体系，才能适配高端半导体产业的发展需求，为芯片国产化和高端制造提供坚实的精密加工支撑。
